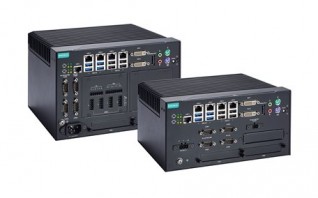

MC-7400 SERIES

x86 embedded computer with Intel® Celeron® G3902E processor, fanless, 4 serial ports, 5 Gigabit Ethernet ports, 5 USB 2.0 ports, 4 USB 3.0 ports, 1 DVI-D port, 1 DVI-I port, 1 DisplayPort, 1 PS/2 port, mic in/audio out, 2 SSD trays, and AC power input
mc-7400-series
6th Gen. Intel® Core™ i5 processor
DDR4 SO-DIMM memory up to 32 GB
3 independent displays (1 x DVI-I, 1 x DVI-D, 1 x DisplayPort)
Various I/O interfaces, including 9 USB ports, 5 LAN ports, and 4 COM ports
2 removable 2.5” SSD storage bays
AC or DC power models available
Supports Win 10 IoT and Debian 9 operating systems
Supports Moxa Proactive Monitoring utility for system status monitoring

Computer

  • CPU: Intel® Celeron® Processor G3902E (2M Cache, 1.60 GHz)
  • System Chipset: Mobile Intel® QM170 Chipset
  • Graphics Controller: Intel® HD Graphics 510
  • System Memory Slot: SODIMM DDR4 slot x 2
  • Supported OS: Windows 10 Embedded IoT Ent 2016 LTSB Value EPKEA Linux Debian 9 Note: OS available by CTOS
  • Storage Slot: 2.5" HDD/SSD slots x 2

Computer Interface

  • Ethernet Ports: Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 5
  • Serial Ports: RS-232 ports x 2 (DB9 male) RS-232/422/485 ports x 2, software selectable (DB9 male)
  • USB 2.0: USB 2.0 hosts x 5, type-A connectors
  • USB 3.0: USB 3.0 hosts x 4, type-A connectors
  • Audio Input/Output: Line in x 1, Line out x 1, 3.5 mm phone jack
  • Video Output: DisplayPort x 1
  • PS/2: Keyboard PS/2 x 1 + Mouse PS/2 x 1
  • Video Input: DVI-D x 1, 29-pin DVI-D connector (female) DVI-I x 1, 29-pin DVI-I connector (male)

Relays

  • Connector: Screw-fastened Euroblock terminal
  • Contact Current Rating: Resistive load: 2 A @ 30 VDC
  • Contact Resistance: 50 milli-ohms (max.)
  • Initial Insulation Resistance: 1000 mega-ohms (min.) @ 500 VDC
  • Mechanical Endurance: 100,000,000 operations
  • Minimum Permitted Load: 20 A @ 30 VDC

LED Indicators

  • System: Power x 1 Storage x 1
  • LAN: 2 per port (10/100/1000 Mbps)
  • Serial: 2 per port (Tx, Rx)

Serial Interface

  • Baudrate: 50 bps to 115.2 kbps
  • Connector: DB9 male
  • Data Bits: 5, 6, 7, 8
  • Flow Control: ADDC® (automatic data direction control) for RS-485, RTS/CTS, XON/XOFF
  • Isolation: None
  • Parity: None, Even, Odd, Space, Mark
  • NMEA Interface: NMEA 0183: RS-422 Baudrate: 4800 bps Data Bits: 8 Handshake: None Optical Isolation Protection: 3 kV Parity: None Stop Bits: 1, 1.5, 2

Power Parameters

  • Power Consumption: 100 W
  • Input Voltage: 100 to 240 VAC
  • Power Connector: Terminal block (for DC models)

Reliability

  • Automatic Reboot Trigger: Built-in WDT

Physical Characteristics

  • Weight: 5500 g (12.12 lb)
  • Dimensions (with ears): 240 x 209 x 125 mm (9.45 x 8.23 x 4.92 in)
  • Housing: Metal

Environmental Limits

  • Operating Temperature: -25 to 55°C (-13 to 131°F)
  • Storage Temperature (package included): -30 to 60°C (-22 to 140°F)
  • Ambient Relative Humidity: 5 to 95% (non-condensing)

Standards and Certifications

  • Maritime: IEC 60945
  • Safety: CE, IEC 62368-1, UL 60950-1
  • Radio Frequency: FCC
  • EMC: EN 55032/24
  • EMI: CISPR 22, FCC Part 15B Class A
  • EMS: IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV IEC 61000-4-5 Surge: Power: 1 kV; Signal: 1 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF
  • Green Product: RoHS, CRoHS, WEEE

Warranty

  • Warranty Period: 3 years
  • Details: See www.moxa.com/warranty

Available Models

Model No. Description Quantity
MC-7410-C1-DC x86 embedded computer with Intel® Celeron® G3902E processor, fanless, 4 serial ports, 5 Gigabit Ethernet ports, 5 USB 2.0 ports, 4 USB 3.0 ports, 1 DVI-D port, 1 DVI-I port, 1 DisplayPort, 1 PS/2 port, mic in/audio out, 2 SSD trays, and DC power input
MC-7420-C1-DC x86 embedded computer with Intel® Celeron® G3902E processor, fanless, 4 serial ports, 4 NMEA 0183 ports, 5 Gigabit Ethernet ports, 4 DIs, 4 DOs, 5 USB 2.0 ports, 4 USB 3.0 ports, 1 DVI-D port, 1 DVI-I port, 1 DisplayPort, 1 PS/2 port, mic in/audio out, 2 SSD trays, and DC power inputs
MC-7410-C7-DC x86 embedded fanless computer with Intel® Core™ i7-6822EQ processor, 5 Gigabit Ethernet ports, 4 serial ports, 2 SSD slots, 5 USB 2.0 ports, 4 USB 3.0 ports, 1 DVI-D port, 1 DVI-I port, 1 DisplayPort, 1 PS/2 port, mic in/audio out, DC power input
MC-7420-C1-AC x86 embedded computer with Intel® Celeron® G3902E processor, fanless, 4 serial ports, 4 NMEA 0183 ports, 5 Gigabit Ethernet ports, 4 DIs, 4 DOs, 5 USB 2.0 ports, 4 USB 3.0 ports, 1 DVI-D port, 1 DVI-I port, 1 DisplayPort, 1 PS/2 port, mic in/audio out, 2 SSD trays, and AC power inputs
MC-7410-C5-AC x86 embedded computer with Intel® Core™ i5 6442EQ processor, fanless, 4 serial ports, 5 Gigabit Ethernet ports, 5 USB 2.0 ports, 4 USB 3.0 ports, 1 DVI-D port, 1 DVI-I port, 1 DisplayPort, 1 PS/2 port, mic in/audio out, 2 SSD trays, and AC power input
MC-7410-C7-AC x86 embedded fanless computer with Intel® Core™ i7-6822EQ processor, 5 Gigabit Ethernet ports, 4 serial ports, 2 SSD slots, 5 USB 2.0 ports, 4 USB 3.0 ports, 1 DVI-D port, 1 DVI-I port, 1 DisplayPort, 1 PS/2 port, mic in/audio out, AC power input
MC-7420-C5-AC x86 embedded computer with Intel® Core™ i5 6442EQ processor, fanless, 4 serial ports, 4 NMEA 0183 ports, 5 Gigabit Ethernet ports, 4 DIs, 4 DOs, 5 USB 2.0 ports, 4 USB 3.0 ports, 1 DVI-D port, 1 DVI-I port, 1 DisplayPort, 1 PS/2 port, mic in/audio out, 2 SSD trays, and AC power inputs
MC-7410-C5-DC x86 embedded computer with Intel® Core™ i5 6442EQ processor, fanless, 4 serial ports, 5 Gigabit Ethernet ports, 5 USB 2.0 ports, 4 USB 3.0 ports, 1 DVI-D port, 1 DVI-I port, 1 DisplayPort, 1 PS/2 port, mic in/audio out, 2 SSD trays, and DC power input
MC-7410-C1-AC x86 embedded computer with Intel® Celeron® G3902E processor, fanless, 4 serial ports, 5 Gigabit Ethernet ports, 5 USB 2.0 ports, 4 USB 3.0 ports, 1 DVI-D port, 1 DVI-I port, 1 DisplayPort, 1 PS/2 port, mic in/audio out, 2 SSD trays, and AC power input
MC-7420-C7-AC x86 embedded fanless computer with Intel® Core™ i7-6822EQ processor, 5 Gigabit Ethernet ports, 4 serial ports, 4 NMEA 0183 ports, 4 DIs, 4 DOs, 2 SSD slots, 5 USB 2.0 ports, 4 USB 3.0 ports, 1 DVI-D port, 1 DVI-I port, 1 DisplayPort, 1 PS/2 port, mic in/audio out, AC power input
MC-7420-C5-DC x86 embedded computer with Intel® Core™ i5 6442EQ processor, fanless, 4 serial ports, 4 NMEA 0183 ports, 5 Gigabit Ethernet ports, 4 DIs, 4 DOs, 5 USB 2.0 ports, 4 USB 3.0 ports, 1 DVI-D port, 1 DVI-I port, 1 DisplayPort, 1 PS/2 port, mic in/audio out, 2 SSD trays, and DC power inputs
MC-7420-C7-DC x86 embedded fanless computer with Intel® Core™ i7-6822EQ processor, 5 Gigabit Ethernet ports, 4 serial ports, 4 NMEA 0183 ports, 4 DIs, 4 DOs, 2 SSD slots, 5 USB 2.0 ports, 4 USB 3.0 ports, 1 DVI-D port, 1 DVI-I port, 1 DisplayPort, 1 PS/2 port, mic in/audio out, DC power inputs
